COMANDOS BASICOS DE UN SWICHT QUE POSEA LA MISMA CARACTERISTICA

- Características generales del Switch

+ Permiten la conexión de distintas redes de área local (LAN).

+ Se encargan de solamente determinar el destino de los datos "Cut-Throught".

+ Si tienen la función de Bridge integrado, utilizan el modo "Store-And-Forward" y por lo tanto se encargan de actuar como filtros analizando los datos.

+ Interconectan las redes por medio de cables

+ Se les encuentra actualmente con un Hub integrado.

+ Cuentan con varios puertos RJ45 integrados, desde 4, 8, 16, 32 y hasta 52.

+ Permiten la regeneración de la señal y son compatibles con la mayoría de los sistemas operativos de red.

+ Actualmente compiten contra dispositivos Hub y Router y Switch inalámbricos.

+ El puerto 1 y el que se encuentre debajo de él, regularmente se utilizan para recibir el cable con la señal de red y/o para interconectarse entre sí con otros Switches.

- Función Bridge ó puente del Switch

      Una red tiene una doble función: interconectar computadoras y dispositivos cercanos entre sí y la segunda es la de proveer de servicios de Internet a los dispositivos. Un servidor ó un Módem de un proveedor de Internet es el encargado de recibir la señal y distribuirla a la red local; sin embargo, el servidor cuenta con un sistema operativo específico (Novell®, Microsoft Windows NT®, Linux Apache, etc.) y cada dispositivo que se conecta a la red, cuenta con el propio.

     Los sistemas operativos básicamente son incompatibles entre sí y los usuarios que acceden a la red local generalmente tendrán en sus dispositivos sistemas operativos muy diferentes a los del servidor como MacOS® Leopard, Linux Ubuntu, Google® Android, Microsoft® Windows Vista, etc.; es en este momento en el que un dispositivo como el Switch puede funcionar como puente entre todos ellos y evitar que se interrumpa la comunicación, lo que hace es permitir la comunicación entre dispositivos a pesar de las diferentes plataformas, siendo cada uno de ellos el encargado de interpretar los datos recibidos. También permite evaluar la información, realizando actividades de limpieza, seguridad y filtro con la información, así como descongestionador de redes dividiendo las redes en subredes y enviando la información de manera paralela y por lo tanto mas velozmente.

AQUI ALGUNOS COMANDOS BASICOS DE ESTE  DISPOSITIVO

COMANDOS BASICOS.Switch>enableSwitch#Switch#configure terminalSwitch(config)#hostname Switch1 ( nombre que se le dio al switch

)Switch1(config)#line con 0

Switch1(config-line)#password redes (clave de consola)

Switch1(config-line)#loginSwitch1(config-line)#line vty 0 15Switch1(config-line)#password redes (clave telnet)

Switch1(config-line)#login

Switch1(config-line)#exit

Switch1(config)#enable password redes (clave enable)

Switch1(config)#enable secret class (clave secret enable)

(config)#interface VLAN 1

Switch1(config-if)#ip address 192.168.10.2 255.255.255.0 (ip del switch)

Switch1(config-if)#no shutdown

Switch1(config-if)#exit

Switch1(config)#ip default-gateway 192.168.10.1 (ip del router)

Switch1(config)#exit

ACCEDER REMOTAMENTE DE UNA PC A OTRA

se puede de varias maneras ,
por  team viewer

este video es de mi autoria, click en el enlace para verlo.

https://www.youtube.com/watch?v=E27qRrhh-xQ

o por asistencia remota de windows

tambien de mi autoria, click en el enlace, par verlo...

https://www.youtube.com/watch?v=w5DgiUfQn3Q&feature=youtu.be

COMO COMPARTIR CARPETAS ENTRE DOS PC

Paso 1. Verificaciones rutinarias

Por supuesto lo primero es tener una red. La mayoría de las veces esto es tan simple como enchufar ambos ordenadores al router / switch por el medio que sea (cable, WIFI). No vamos a entrar en detalles ya que no es nuestro objetivo para este texto.

Una cosa bastante recomendable es que los ordenadores entre los que vamos a compartir los archivos se vean. Claro está, es una forma de hablar: no hace falta que pongas un PC delante del otro ;) Se suele decir que un ordenador ve a otro cuando éste aparece en los sitios de red del primero.

Para ello ambos equipos deben estar conectados, tener la misma máscara de red y a ser posible estar en el mismo grupo de trabajo. Puedes verificar en qué grupo de trabajo estás desde el Panel de Control > Sistema > Nombre del equipo > Cambiar.

¿Todo en orden? Bueno, si no aparecen no te preocupes. También puedes acceder a otro equipo si conoces su nombre o su ip local, escribiendo lo siguiente en el explorador de archivos:

\\nombre_del_equipo
\\ip.del.equipo

Paso 2. Simple, gracias

Windows puede hacertelo fácil o difícil. Tú eliges. Salvo que seas un gurú de la seguridad o estés configurando una red corporativa compleja, lo más seguro es que con el modo simple te sirva. Para verificar que lo tienes activado -y por defecto es así- debes abrir un explorador de archivos, menú Herramientas > Opciones de carpeta > Ver y marcar, si no lo está ya, la última opción: "utilizar uso compartido simple de archivos (recomendado)".

De no estar marcada esta opción la cosa se complicaría con permisos, cuentas de usuario, dominios y demás. Nada recomendable.

Paso 3. Compartir las carpetas

Llegado a este paso ya está casi todo hecho. Ahora falta lo más fácil, ir a la carpeta en cuestión que queremos compartir, hacer clic derecho y pulsar

Esto abrirá las propiedades de la carpeta en la pestaña adecuada. Aquí sólo tienes que decirle a Windows que "sabes lo que significa compartir una carpeta" y después ponerle un nombre al recurso compartido, si no te sirve el que ya trae. Además, puedes elegir si se podrán modificar o sólo leer los archivos compartidos.

Al pulsar en Aceptar, ya está hecho.

Paso 4. Conectar desde otro PC

Llegados a este paso, ya están los archivos compartidos. Como ya hemos visto en el paso 1, existen varias formas de conectar a otro equipo de la red. Ya sea desde los recursos de red o escribiendo la ruta o la IP, el resultado es el mismo. Si además sabemos cómo se llama el recurso compartido, ahora podemos conectar directamente a él:

\\nombre_del_equipo\nombre_del_recurso
\\ip.del.equipo\nombre_del_recurso

Si utilizas unidades en red con mucha frecuencia, puedes evitarte este paso conectando automáticamente a una carpeta de otro ordenador asignándole una unidad como si fuera un disco más.

Hacerlo es tan fácil como ir al explorador de archivos, menú Herramientas > Conectar a una unidad de red. En la ventana escoges el nombre de la unidad que quieres que sea y especificas la dirección del recurso compartido en el otro recuadro (también se puede navegar por los sitios de red con el boton.

PARA MAYOR INFORMACION CLICK EN EL SIGUIENTE ENLACE.

https://www.youtube.com/watch?v=--odczNF6bg

COMO SE UTILIZAN LOS COMANDOS PING Y IPCONFIG

Como utilizar el comando IPCONFIG

para conocer toda la información y datos de la configuración del equipo para el protocolo TCP/IP.

Opciones para su uso y ejemplos prácticos. Para que el usuario pueda conocer información sobre los adaptadores de red del equipo, todos los sistemas Windows incluyen una aplicación llamada ipconfig.exe.
Funciona solo invocándola desde la línea de comandos usando: IPCONFIG.


IPCONFIG muestra información y todos los datos de la configuración del equipo para el protocolo TCP/IP.
Adicionalmente permite liberar y renovar la dirección IP de un adaptador de red y mostrar el contenido de la caché de resolución DNS, así como vaciarla, actualizar y volver a registrar los nombres.

USO DEL COMANDO PING

El comando ping sirve para verificar la conectividad de IP. Cuando esté resolviendo problemas, puede usar ping para enviar una solicitud de eco ICMP a un nombre de host de destino o a una dirección IP. Use ping siempre que necesite comprobar que un equipo host puede conectarse a la red TCP/IP y a los recursos de red. También puede usar pingpara aislar problemas de hardware de red y configuraciones incompatibles.

Siga este proceso para diagnosticar la conectividad de la red:

1. Haga ping a la dirección de bucle invertido para verificar que TCP/IP está configurado correctamente en el equipo local.

   ping 127.0.0.1
2. Haga ping a la dirección IP del equipo local para verificar que se agregó correctamente a la red.

   ping dirección_IP_de_host_local
3. Haga ping a la dirección IP de la puerta de enlace predeterminada para verificar que funciona y que se puede comunicar con un host local en la red local.

   ping dirección_IP_de_puerta_enlace_predeterminada
4. Haga ping a la dirección IP de un host remoto para verificar que se puede comunicar a través de un enrutador.

   ping dirección_IP_de_host_remoto

CONEXIÓN ENTRE DOS PC POR MEDIO DE UN SWITCH USANDO PATCH CORD 568A Y 568 B.

1.  1. CONECTAR 2 PC POR MEDIO DE UN CABLE UTP CRUZADO, sistema operativo Windows pero Versiones diferentes (COMPARTIR ARCHIVOS E IMPRESORAS)Equipo a utilizar:  CABLE UTP CAT 5E (CRUZADO)  LAPTOP CON TARJETA DE RED  PC CON TARJETA DE RED No se utiliza Switch, Hub y tampoco un modem para conectar 2 PC solo un cable UTP categoría 5E, de acuerdo a la Norma T568B, se hará cruzado.

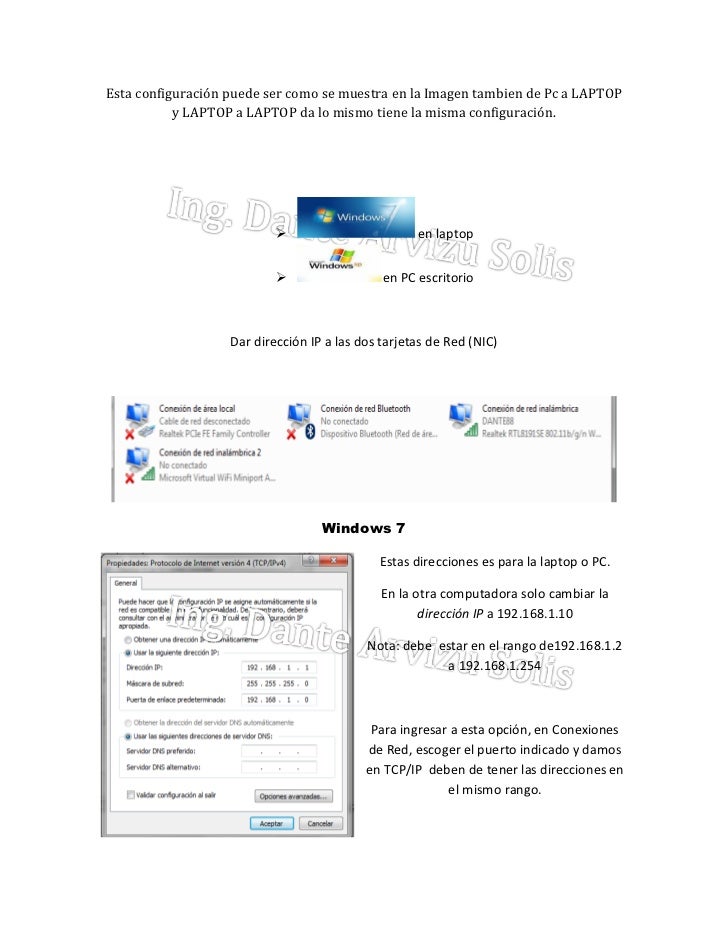

2. 2. Esta configuración puede ser como se muestra en la Imagen tambien de Pc a LAPTOP y LAPTOP a LAPTOP da lo mismo tiene la misma configuración.  en laptop  en PC escritorio Dar dirección IP a las dos tarjetas de Red (NIC) Windows 7 Estas direcciones es para la laptop o PC. En la otra computadora solo cambiar la dirección IP a 192.168.1.10 Nota: debe estar en el rango de192.168.1.2 a 192.168.1.254 Para ingresar a esta opción, en Conexiones de Red, escoger el puerto indicado y damos en TCP/IP deben de tener las direcciones en el mismo rango.

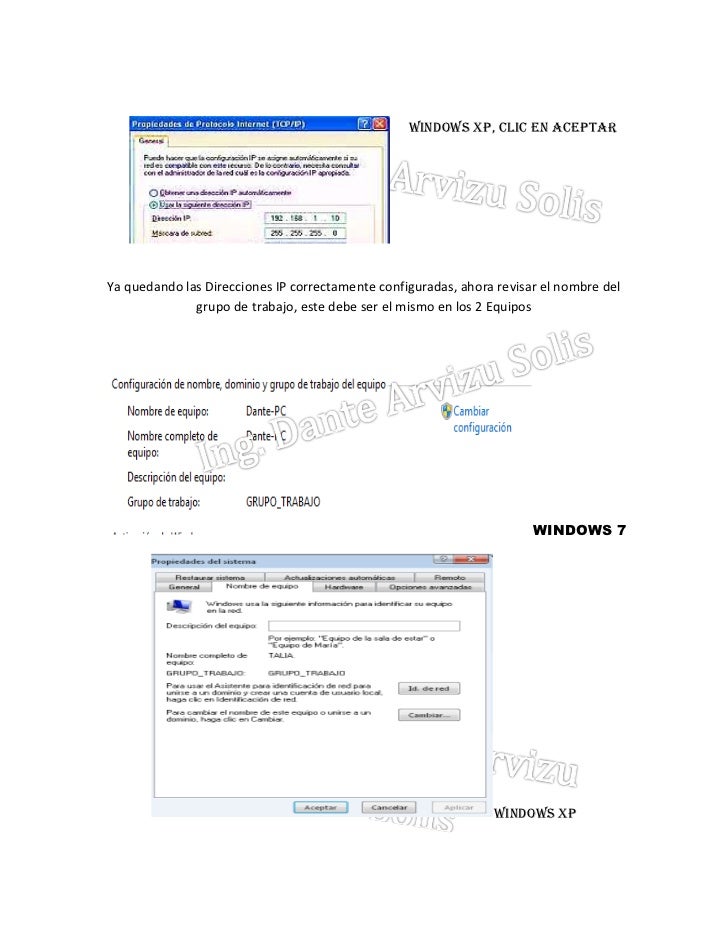

3. 3. WINDOWS XP, clic en Aceptar Ya quedando las Direcciones IP correctamente configuradas, ahora revisar el nombre del grupo de trabajo, este debe ser el mismo en los 2 Equipos WINDOWS 7 WINDOWS XP

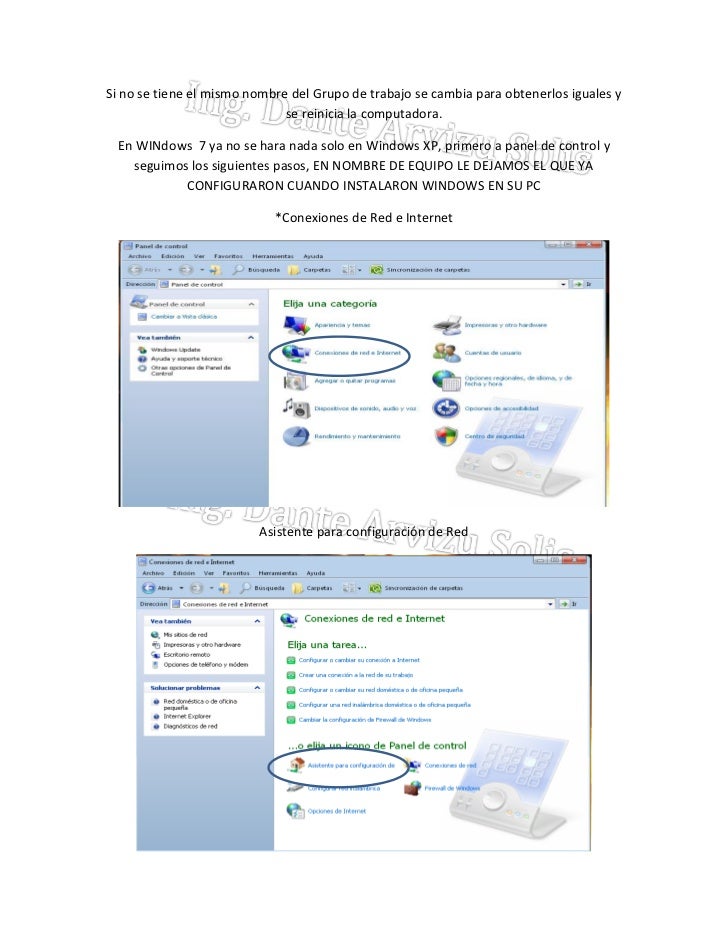

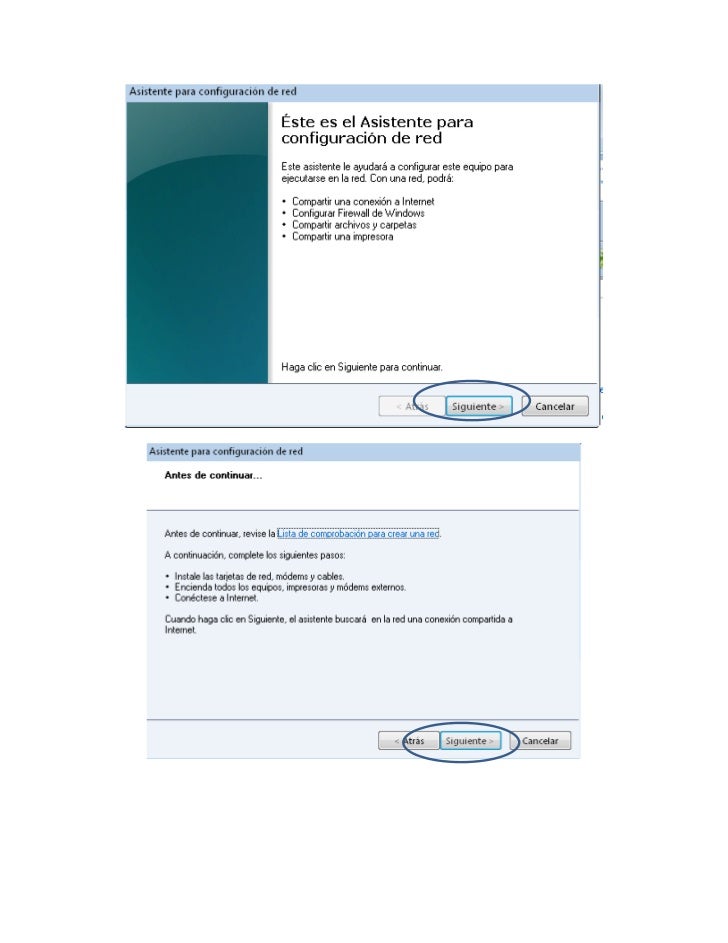

4. 4. Si no se tiene el mismo nombre del Grupo de trabajo se cambia para obtenerlos iguales y se reinicia la computadora. En WINdows 7 ya no se hara nada solo en Windows XP, primero a panel de control y seguimos los siguientes pasos, EN NOMBRE DE EQUIPO LE DEJAMOS EL QUE YA CONFIGURARON CUANDO INSTALARON WINDOWS EN SU PC *Conexiones de Red e Internet Asistente para configuración de Red
5. 5. Después , en Windows Xp en carpeta compartida ponemos los archivos a compartir y en Windows 7 , aparecen las 2 PC en MI PC, opción RED



CONEXION ENTRE DOS PCP POR MEDIO DE CABLE CRUZADO

PACHT CORD BAJO LA NORMA 568A EN UNA PUNTA Y 568B EN LA OTRA, CRUZADO

PACHT CORD BAJO LA NORMA 568B

PATCH CORD BAJO LA NORMA 568A

DIBUJO BASICO DE UN SWICHT

QUE ES UN SWITCH

Un switch es un dispositivo de propósito especial diseñado para resolver problemas de rendimiento en la red, debido a anchos de banda pequeños y embotellamientos. El switch puede agregar mayor ancho de banda, acelerar la salida de paquetes, reducir tiempo de espera y bajar el costo por puerto.
Opera en la capa 2 del modelo OSI y reenvía los paquetes en base a la dirección MAC.
El switch segmenta económicamente la red dentro de pequeños dominios de colisiones, obteniendo un alto porcentaje de ancho de banda para cada estación final. No están diseñados con el propósito principal de un control íntimo sobre la red o como la fuente última de seguridad, redundancia o manejo.
Al segmentar la red en pequeños dominios de colisión, reduce o casi elimina que cada estación compita por el medio, dando a cada una de ellas un ancho de banda comparativamente mayor.

¿Que son las redes públicas de datos?

Una red pública de datos (PDN de public data network) es una red conmutada de comunicación de datos, parecida a la red telefónica pública, excepto que una PDN está diseñada sólo para transferir datos. Las redes públicas de datos combinan los conceptos tanto de redes con valor agregado (VAN, de value added network) y redes de conmutación de paquetes.

SON servicios de telecomunicaciones
ofertados por proveedores diversos
aprovechando una infraestructura
común y recursos de red

estandarizados.

TDMA; CDMA Y FDMA

TDMA
El Acceso múltiple por división de tiempo (TDMA) es una de las técnicas de TDM más difundidas.

CDMA:

1. La multiplexación por división de código, acceso múltiple por división de código o CDMA es un término genérico para varios métodos de multiplexación o control de acceso al medio basados en la tecnología de espectro expandido

FDMA:El acceso múltiple por división de frecuencia es una técnica de multiplexación usada en múltiples protocolos de comunicaciones, tanto digitales como analógicos, principalmente de radiofrecuencia, y entre ellos en los teléfonos móviles de redes GSM

ANADO LA SIGUIENTE IMAGEN QUE EXPLICA LAS DIFERENCIAS ENTRE LOS TIPOS DE PROTOCOLOS DE TRANSMISION; AUNQUE ESTA EN INGLES, PERO ES PERFECTAMENTE ENTENDIBLE, PORQUE ASUMO QUE TODOS YA SABEMOS AL MENOS LEER INGLES, YA QUE COMO SON TAN JUICIOSOS, HABRAN HECHO LOS NIVELES DE INGLES AL TIEMPO, CON LA CLASES..AQUI ESTA:

Tipos de redes inalámbricas existen actualmente

LAN: local area network; por su sigla en ingles. Es un grupo de equipos que pertenecen a la misma organización y están conectados dentro de un área geográfica pequeña a través de una red, generalmente con la misma tecnología (la más utilizada es Ethernet). Una red de área local es una red en su versión más simple.

MAN: metropolitan area network: es una red de alta velocidad que da cobertura en un área geográfica extensa, proporciona capacidad de integración de múltiples servicios mediante la transmisión de datos, voz y vídeo, sobre medios de transmisión tales como fibra óptica y par trenzado, la tecnología

PAN: personal area network: es unared computacional que se usa de forma general para la comunicación entre dispositivos alámbricos del computador, haciéndose posible la comunicación de éstas últimas con otros dispositivos, por ejemplo; los celulares. o celular-computador.

WAN: word area network.es una red de computadores que abarca una área geográfica relativamente extensa, típicamente permiten a múltiples organismos como oficinas de gobierno, universidades y otras instituciones conectarse en una misma red. Las WAN tradicionales hacen estas conexiones generalmente por medio de líneas telefónicas, o líneas muerta un ejemplo de ella es la misma internet en persona.

¿Qué es una red inalámbrica?

como su nombre lo indica, una red en la que dos o más terminales (por ejemplo, ordenadores portátiles, agendas electrónicas, etc.) se pueden comunicar sin la necesidad de una conexión por cable.

Actualmente , incluyendo los hogares, se manejan redes inalambricas, creando una especie de red personal.

niveles de un cableado para data center

Niveles de Redundancia
Lo ideal en un centro de datos es que esté disponible siempre, sin embargo a pesar de que el diseño haya sido muy bien detallado, existen fallas en los sistemas que hacen que haya tiempos fuera de servicio. Para evitar esto la norma TIA-942 ha especificado cuatro niveles de redundancia, también llamados tiers; a un mayor nivel se tendrá un centro de datos menos susceptible a interrupciones. Cabe señalar que cada sistema que compone el centro de datos es calificado con un tier, y al final el centro de datos recibirá el menor tier que tiene alguno de sus sistemas. Por ejemplo si el sistema de energía tiene un tier III y el sistema de acceso a telecomunicaciones cuenta con un tier II, entonces el centro de datos tendrá un nivel de redundancia de segundo nivel.

Tier I:

1  No cuenta con redundancia para ningún sistema. Por ejemplo tiene solo un proveedor de servicios de telecomunicaciones, un solo punto de acceso de energía eléctrica o un solo sistema de HVAC.

2  Cumple las condiciones mínimas para evitar inundaciones, como por ejemplo haber instalado falso piso.

3  Los sistemas de respaldo de energía como los UPS van por la misma instalación eléctrica que la energía principal.

4  Generalmente se corta el servicio una vez al año por mantenimiento, que junto a las fallas inesperadas suman un aproximado de 29 horas al año fuera de servicio.


Tier II:

1  Cuenta con un segundo punto de acceso para los servicios de telecomunicaciones, los UPS (se alimentan de un generador diesel) y un segundo sistema de HVAC.

2  Generalmente se corta el servicio una vez al año por mantenimiento, que junto a las fallas inesperadas suman un aproximado de 22 horas al año fuera de servicio.


Tier III:

1  Cuenta con redundancia de equipos y rutas redundantes para telecomunicaciones, sistema eléctrico y HVAC

2  Se puede realizar mantenimiento de los componentes principales sin sufrir un corte de servicios.

3  El nivel de seguridad es mayor al contar con sistemas de CCTV (Circuito Cerrado de Televisión), blindaje magnético en las paredes, personal durante 24 horas, entre otros.

4  En el mejor de los casos alcanzará una disponibilidad de 99,98% lo que se traduce en 105 minutos de interrupción al año.

Tier IV:

1  Cuenta con múltiples componentes y rutas de redundancia, muchas de estas siempre activas.

2  Soporta en el peor de los casos un incidente no planificado.

3  Todos los equipos tienen redundancia de datos y cableado eléctrico en circuitos separados.

4  Mayor protección para incidentes naturales como terremotos, huracanes o inundaciones.

5  En el mejor de los casos tendrá una disponibilidad de 99,995%, ya que el tiempo de corte que debería ser por una prueba planeada de la alarma contra incendios o un corte de emergencia de energía, no duraría más de unos cuantos minutos al año.

¿Qué norma de cableado se usa en un data center?

Al diseñar los centros de datos conforme a la norma, se obtienen ventajas ... De acuerdo con el estándar TIA-942, la infraestructura de soporte de unData Center

IA-942 Telecomunicaciones Standard infraestructura para centros de datos ^[1] es una Norma Nacional Americana que especifica los requisitos mínimos de infraestructura de telecomunicaciones de los centros de datos y salas de ordenadores, incluyendo centros de datos empresariales inquilino única y alojamiento de datos multi-tenant Internet centros. La topología propuesta en la norma estaba destinada a ser aplicable a cualquier centro de datos de tamaño. ^{[2] [3] [4]} La norma se publicó por primera vez en 2005, después en el cableado estructurado de trabajo definido en TIA / EIA-568, y es cita a menudo por empresas como ADC Telecommunications ^[2] y Cisco Systems. ^[5] La norma se ha actualizado con una adición de ANSI / TIA-942-A-1 en abril de 2013 de la ingeniería subcomité TR-42.1

Para una mejor comprension click en el siguiente enlace.
https://www.youtube.com/watch?v=EEI0Zqank9o

Descripcion de los elementos principales de un cableado estructurado

Cable Coaxial: Este tipo de cable esta compuesto de un hilo conductor central de cobre rodeado por una malla de hilos de cobre. El espacio entre el hilo y la malla lo ocupa un conducto de plástico que separa los dos conductores y mantiene las propiedades eléctricas.

Par Trenzado: Es el tipo de cable más común y se originó como solución para conectar teléfonos, terminales y ordenadores sobre el mismo cableado, ya que está habilitado para comunicación  de datos permitiendo frecuencias más altas transmisión. Con anterioridad, en Europa, los sistemas de telefonía empleaban cables de pares no trenzados.

. Fibra Óptica: Este cable está constituido por uno o más hilos de fibra de vidrio. Cada fibra de vidrio consta de:

• Un núcleo central de fibra con un alto índice de refracción.
• Una cubierta que rodea al núcleo, de material similar, con un índice de refracción ligeramente menor.

Una envoltura que aísla las fibras y evita que se produzcan interferencias entre fibras adyacentes, a la vez que proporciona protección al núcleo.

Armarios repartidores: Los armarios repartidores de planta (FD) deberán situarse, siempre que haya espacio disponible, lo más cerca posible de la(s) vertical(es). En la instalación de los repartidores de edificio (BD) y de campus (CD) debe considerarse también su proximidad a los cables exteriores. En el caso de instalarse equipos de comunicaciones será necesario instalar una acometida eléctrica y la ventilación adecuada.

router es un dispositivo de red que permite el enrutamiento de paquetes entre redes independientes. Este enrutamiento se realiza de acuerdo a un conjunto de reglas que forman la tabla de enrutamiento. Es un dispositivo que opera en la capa 3 del modelo OSI y no debe ser confundido con un conmutador.

switch es el dispositivo digital lógico de interconexión de equipos que opera en la capa de enlace de datos del modelo OSI.

modem: Dispositivo que convierte señales digitales en analógicas, o viceversa, para poder ser transmitidas a través de líneas de teléfono, cables coaxiales, fibras ópticas y microondas; conectado a una computadora, permite la comunicación con otra computadora por vía telefónica

hub es el dispositivo que permite centralizar el cableado de una red de computadoras, para luego poder ampliarla. Trabaja en la capa física (capa 1) del modelo OSI o la capa de acceso al medio en el modelo TCP/IP.

rac: es un soporte metalico destinado a alojar equipamiento electronico, informatico y de comunicaciones..

diez normas usadas en cableado estructurado

la topologia recomendada de red es en estrella

la cantidad de cables instalados debe satisfaccer las necesidades futuras

la instalacion de la capac fisica debe soportar funciones de 10 años o mas

se deben tener en cuenta las soluciones de categoria 5e y 6 para garantizar que satisfagan futuras necesidades

contar con una infraesturctura uniforme de cableado, para reducir los costos de instalacion y mantenimiento.

establecer y seguir normas y estandares  que faciliten la administracion y resolucion de problemas de comunicaciones

buscar una solucion completa de conectividad

conservar la libertad de eleccion de proveedores.

realizar pruebas de cabelado pára cada categoria

tener en cuenta la dispocision de los tamaños de los armarios que contiene el cableado.

¿Qué es la norma EIA/TIA 568?

son tres estándares que tratan el cableado comercial para productos y servicios de telecomunicaciones.

Los tres estándares oficiales: ANSI/TIA/EIA-568-:

• B.1-2001,
• B.2-2001 y
• B.3-2001.

Los estándares TIA/EIA-568-B se publicaron por primera vez en 2001. Sustituyen al conjunto de estándares TIA/EIA-568-A que han quedado obsoletos.

Tal vez la característica más conocida del TIA/EIA-568-B.1-2001 sea la asignación de pares/pines en los cables de 8 hilos y 100 ohmios (cable de par trenzado). Esta asignación se conoce como T568A y T568B, y a menudo es nombrada (erróneamente) como TIA/EIA-568A y TIA/EIA-568B.

En el protocolo más actual, TIA/EIA-568B, la terminación de los conectores que cumple para la transmisión de datos arriba de 100 Mbps es la T568A.

Dibujo de un sistema de cableado estructurado para un edificio de 5 pisos y 50 computadoras

ESQUEMA BASICO DE UN CABLEADO ESTRUCTURADO PREDISPUESTO, DE FORMA LÓGICA, PARA INSTALACION DE CABLEADO DE REDES, EN EL SIGUIENTE ESQUEMA.

PARA UNA MEJOR DESCRIPCIÓN GRÁFICA CLICK EN EL SIGUIENTE ENLACE EN DONDE ENCONTRARAN UN VIDEO DE MI AUTORÍA, EN DONDE EXPLICO DE MANERA  MUY ILUSTRADA LA FORMA DE DISTRIBUCIÓN DE UN SISTEMA DE REDES:

https://www.youtube.com/watch?v=FNUaRQygh9Y

AQUI ALGUNAS CAPTURAS DE MI VIDEO PARA QUE SE HAGAN UNA IDEA DE LA ESTRUCTURA DE UN CABLEADO DE RED EN UN EDIFICIO. CLICK EN EL ENLACE DE ARRIBA PARA CERLO EN YOUTUBE.

¿Qué es un sistema de cableado estructurado?

Se conoce como cableado estructurado al sistema de cables, conectores, canalizaciones y dispositivos que permiten establecer una infraestructura de telecomunicaciones en un edificio. La instalación y las características del sistema deben cumplir con ciertos estándares para formar parte de la condición de cableado estructurado.

Se deben tener en cuenta los espacios y hacer un mapeado de la dispocision de donde va a ir el cableado, de manera que sea estetico y que no interfiera con otros enlaces de redes o tipos de cableados.

Lee todo en: Definición de cableado estructurado - Qué es, Significado y Concepto http://definicion.de/cableado-estructurado/#ixzz3qZeXb8j1

¿Qué es un sistema de cableado estructurado?

SDFLJDFILÑGJASLDJFNSKLAJSDGHILSGHDGHILLKLJNLKNJFGDFGDFGFHFDGDFGFGSDFG¿

Qu

é es un sistema de cableado estructurado?¿

Qu

é es un sistema de cableado estructurado?

Que son los sistemas troncalizados

Es un sistema en el cual los usuarios comparten todos los canales disponibles (frecuencias asignadas), evitando así que dependan de un canal determinado y no puedan transmitir su mensaje si este se encuentra ocupado".
Para una mejor comprensión del sistema troncalizado describiremos el funcionamiento de un sistema convencional:
En un sistema convencional cada grupo de usuarios cuenta con un canal determinado. Si un usuario desea comunicarse con otro usuario de otro grupo, debe cambiar su radio al canal respectivo. De esta manera si el canal al cual está asignado el usuario se encuentra ocupado este no puede transmitir su mensaje.
En el sistema troncalizado, se crean grupos de usuarios independientes de los canales o frecuencias con que se cuente. De tal manera que cuando un usuario desea realizar un llamado, bien sea de voz o datos, el sistema automáticamente le asigna un canal libre. Si en ese momento no se encuentra ningún canal libre, queda en una cola de espera por un determinado tiempo. Este tiempo es programable al igual que otras muchas facilidades.
Un ejemplo sencillo de como funciona un sistema troncalizado, es comparándolo con las filas de clientes de los establecimientos bancarios, donde los clientes realizan una sola fila y el primero que se encuentre en ella es atendido por el cajero que quede disponible.

VENTAJAS:

Llamada individual.
Llamada a un grupo dentro de otro grupo mayor.
Llamada de emergencia con prioridad absoluta.
Lista de llamadas recibidas en espera de ser atendidas.
Desvío de llamadas en ausencia del destinatario.
Almacenamiento de mensajes vocales.
Bloqueo de un canal, asignado temporalmente a un grupo.
Transmisión de datos, facsímil, etc.
Consultas a bases de datos.
Mensajes cortos sin ocupación de canal.

TIPOS
PORTATIL
es aquel equipo que es transportado por un usuario
MOVIL
es aquel que se instala en un vehiculo y usa una antena para la transmision de datos
TIPO BASE
son utilizados en una estacion fija, como un destacamento o un cuartel

AQUI ANEXO UN LINK DE PRESENTACION EN PREZZI QUE EXPLICA DE MANERA MAS GRAFICA LOS CONCEPTOS ANTERIORES.

https://prezi.com/tg50mwby6ck2/sistema-de-comunicacion-troncalizado/
